2023-03-25

ラジカセでラジコを聴く「ラジカセコ」の製作

概要

メルカリでジャンク1200円で購入したラジカセにラズベリーパイを搭載し、Radiko再生機能を持たせました。フロントパネルの押しボタンをRadikoの選局等の操作用に改造しました。

元のラジカセから追加した機能

Radiko

　エリアフリー再生(Liveモード)

　タイムフリー録音　お気に入りリストに登録した番組を録音・再生(Playモード）

元のラジカセ機能で残っているもの

　FM/AMラジオ

　サラウンド

元のラジカセから削除した機能・使用できない機能

　カセットテープレコーダー　故障。

　CDプレイヤー　動作はしていたがフロントパネルをRadikoの

　　　操作に使用するため使用不可。

　リモコン　故障。

　外部入力　Radikoからの入力に置換。

　電池　電池BOXのスペースにラズベリーパイを組み込む。

製作記録

フロントパネル押しボタンスイッチ信号の取り出し

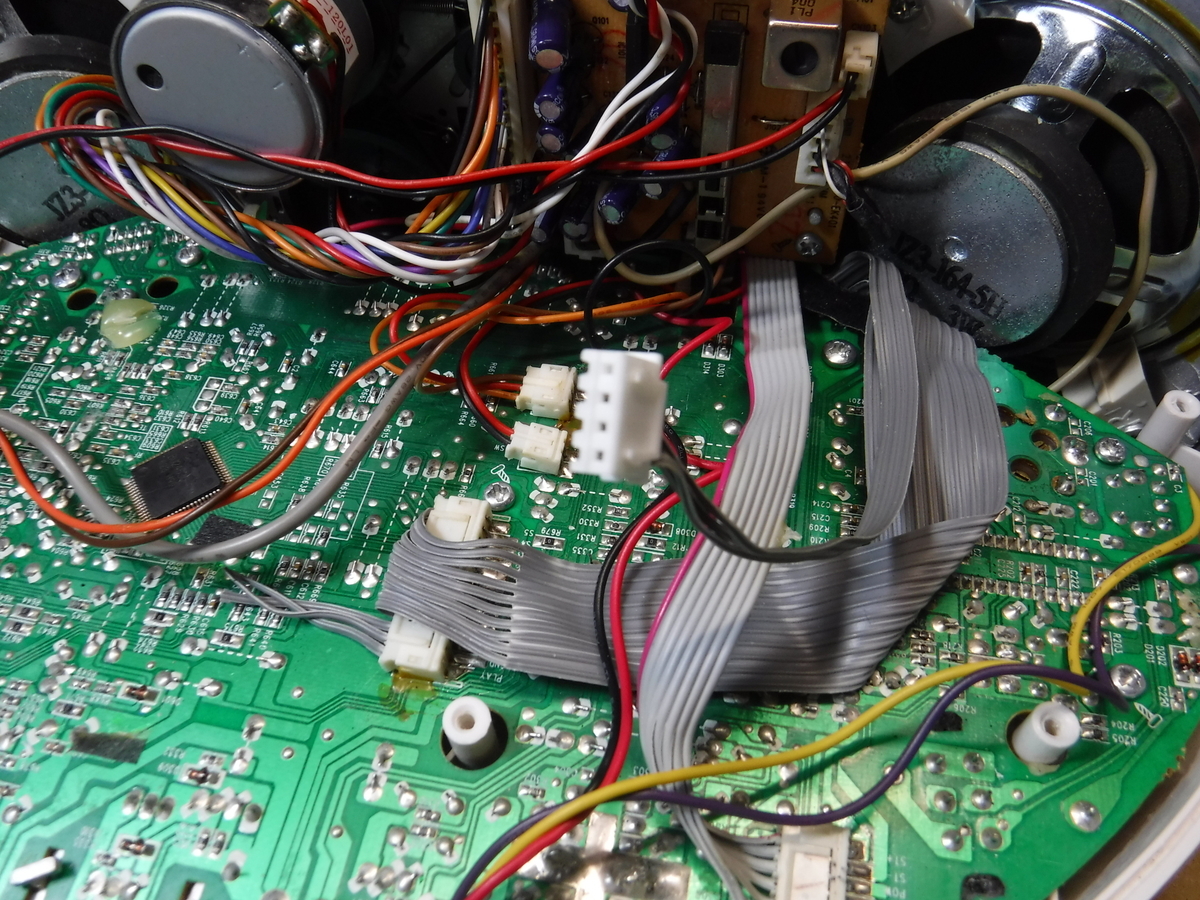

写真中央に浮かんでいる白いコネクタが、フロントパネルからきている押しボタンスイッチ信号線３本を取り出したものです。コネクタは１本余り。メイン基板へつながっている残りの線は液晶表示用の線です。

PLAYボタンは専用の線が出ていますが、他のボタンは線を共用していて、ボタンごとに異なる抵抗値の抵抗がつながっています。

コネクタ	メイン基板上シルク
1	PLAY	再生/一時停止(S501) ONでGNDへ短絡
2	GND
3	KEY	GNDとの抵抗値 STOP S503 1.8kΩ SKIP- S504 7.7kΩ SKIP+ S505 4.4kΩ REPEAT　 S506　　12.4ｋΩ PROGRAM S507 22.3kΩ

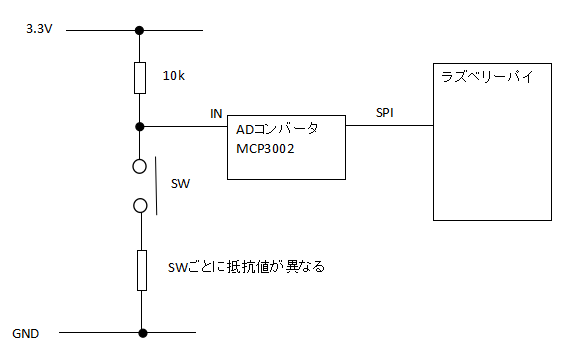

そこで次のような回路を組みました。押したキーに応じてADコンバータに入力される電圧が変化します。

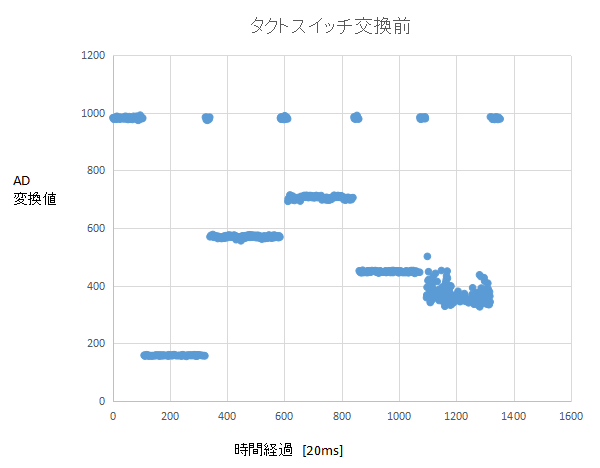

20msごとにAD変換した結果をダンプするプログラムを実行し、キーを次々に押して、結果をグラフにプロットしてみます。

何も押していないとAD変換値は1000付近で、キーを押し込むとADコンバータに入力される電圧に応じた値が出力されています。

最後に押したキーはSKIP+ です。使い込まれていたようで接触が悪いようです。AD変換結果が安定していません。

SKIP+キーの下の基板上に実装されているタクトスイッチを外し、手元にあった新しいものに交換します。

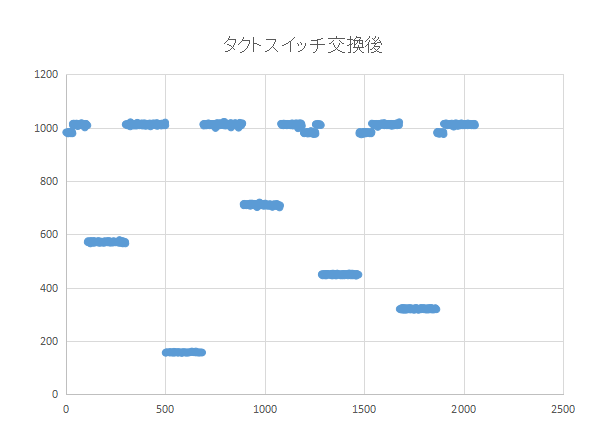

同じようにAD変換結果をプロットしてみます。

最後の部分、安定したようです。

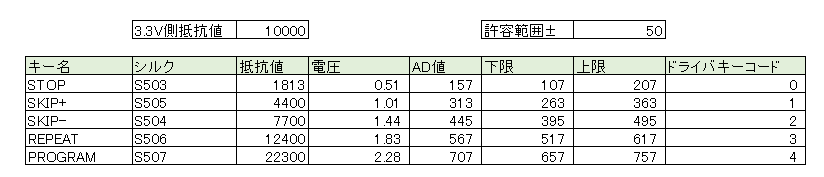

AD変換値の範囲がどこからどこまでが当該キーが押されたものと判断するか理論値に基づいて決めます。

例えばAD変換値が107～207の範囲の値だったら、STOPキーが押されているものと判断します。

キー検出のスレッド(ドライバ)で20msごとにAD変換し、結果が上記表の下限～上限内の範囲だったら、該当するキーのキーコード(STOPキーだったら0)をパラメータにセットし、メインスレッドのキーハンドラ関数をコールします。

ラズベリーパイの組み込み

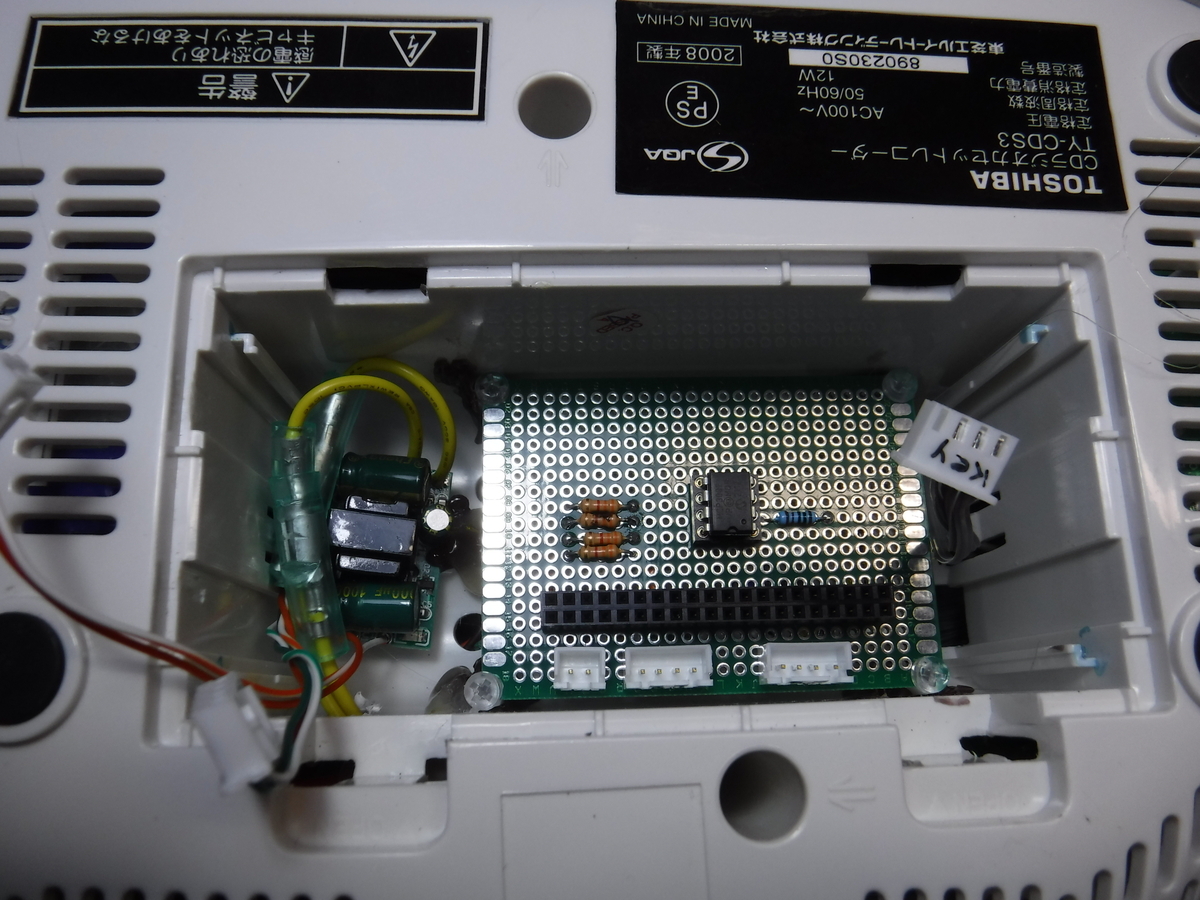

電池BOXにラズベリーパイを組み込みます。

左は5V電源です。ACインレットから100Vを引いてきています。

ユニバーサル基板中央がADコンバータ

コネクタは左から5V,音声出力、キー入力

音声出力はラジカセの外部入力コネクタへ内部で接続。

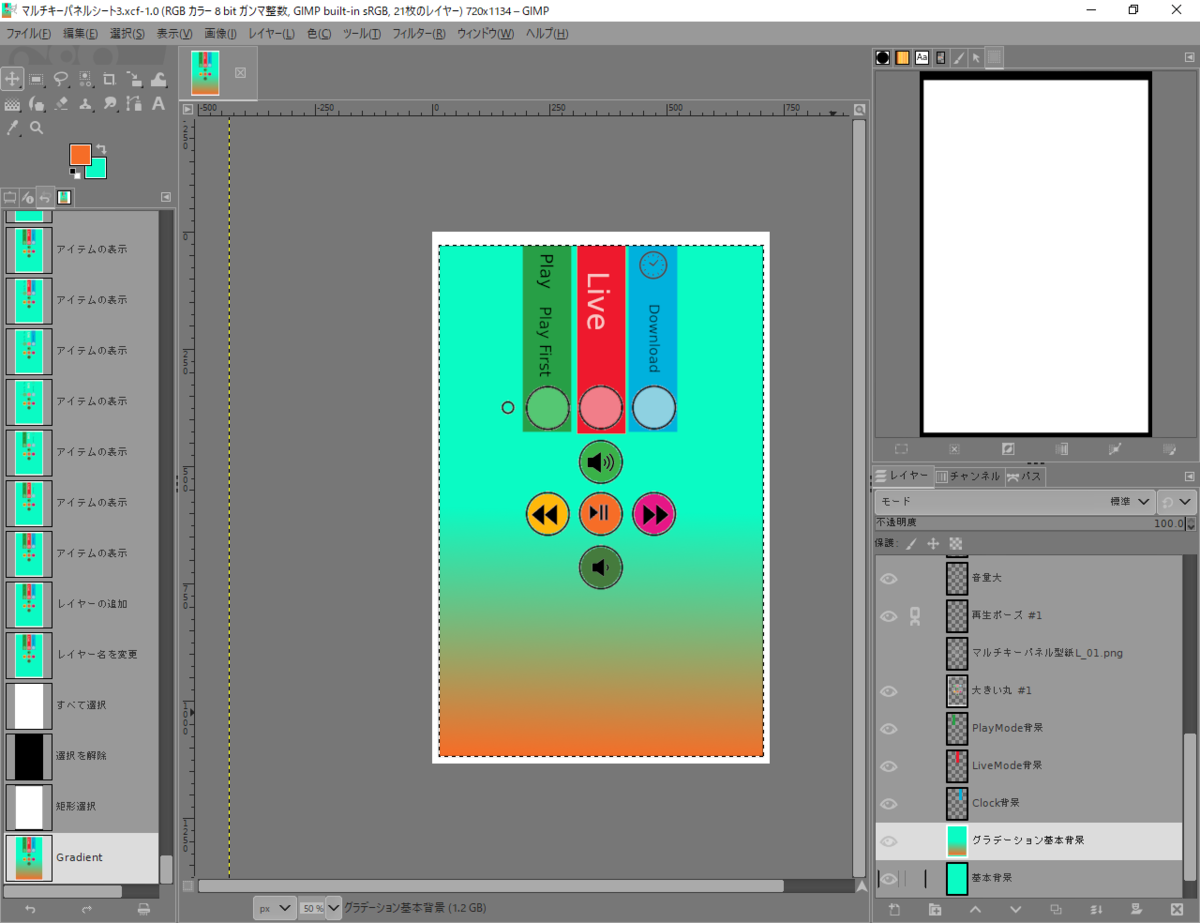

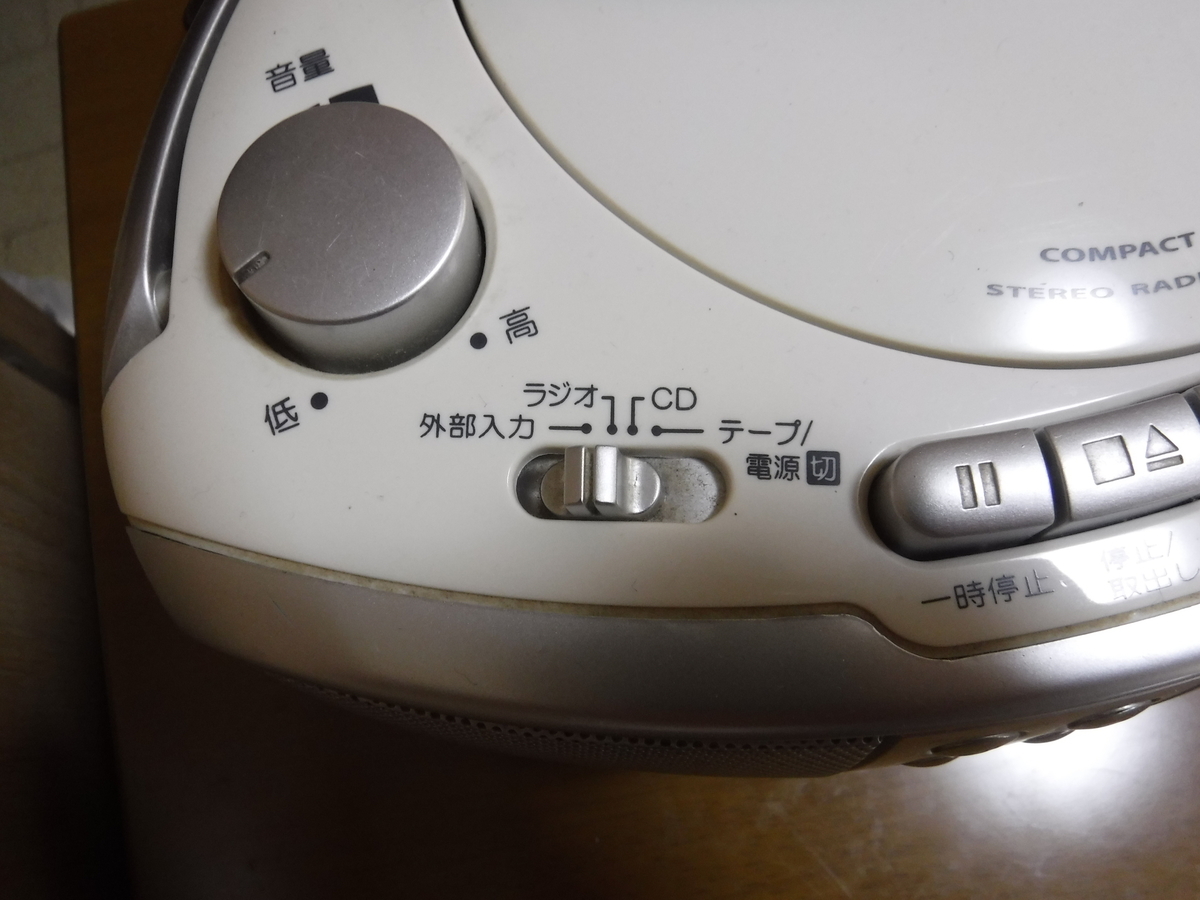

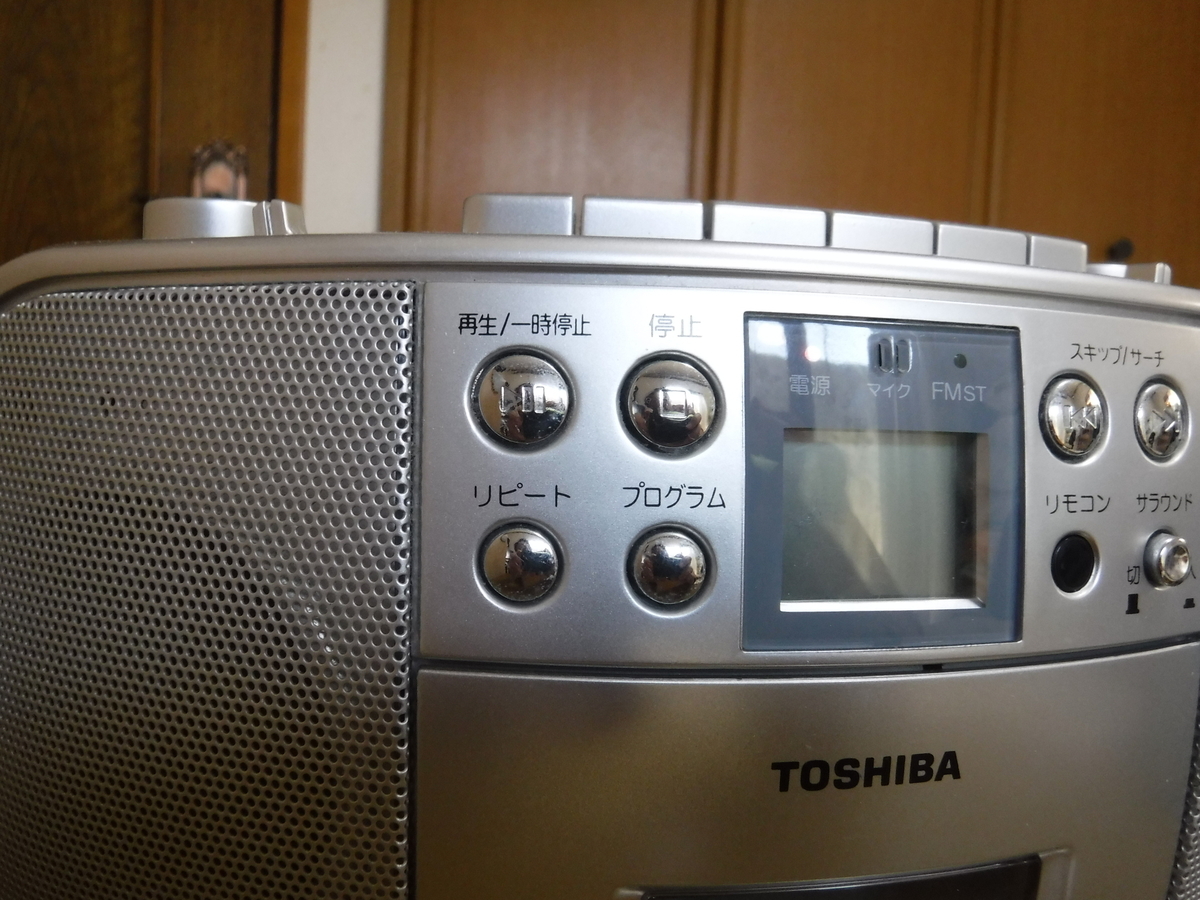

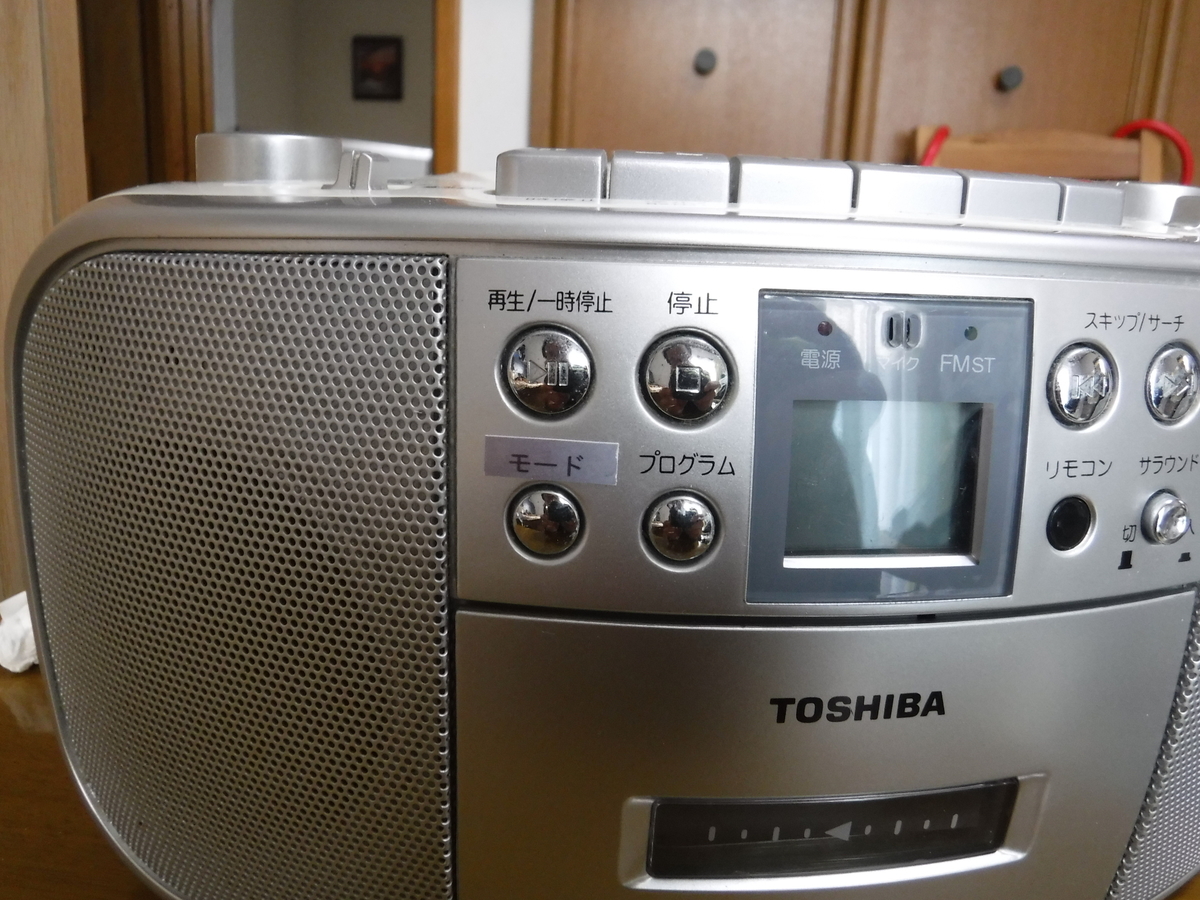

操作パネル表示の変更

「外部入力」を「ラジコ」にします。

「リピート」を「モード」にします。

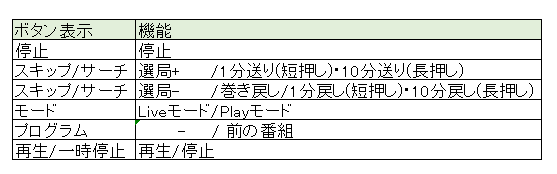

各キーの機能

2023-02-25

YMF８２５トーンエディタ

秋月電子で購入したヤマハ製ＹＭＦ８２５使用ＦＭ音源ＬＳＩモジュール（写真上部）のトーンエディタを製作しました。

メイン画面(PC)

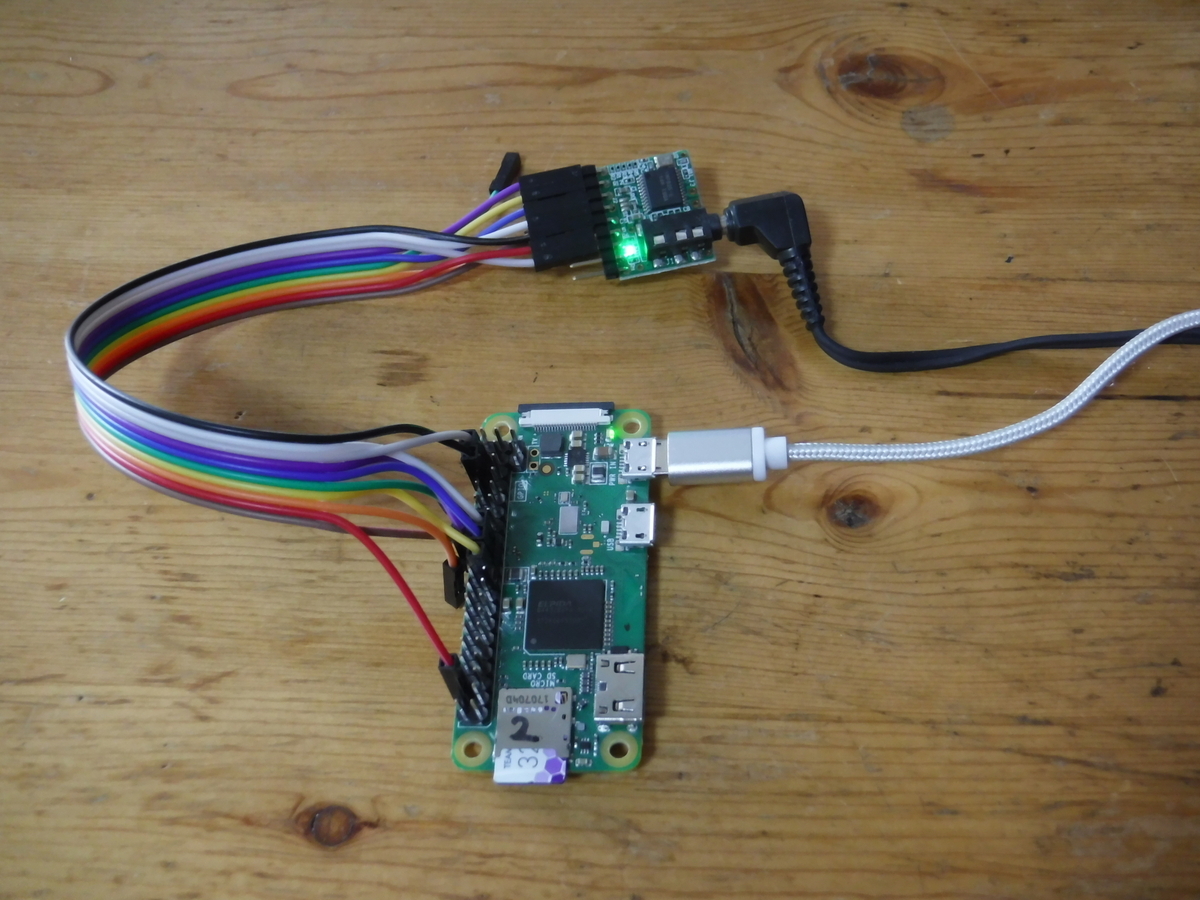

上：YMF825ボード下：Raspberry Pi Zero W

機能概要

Raspberry Piに接続したFM音源YMF825ボードの音色パラメータをGUIで編集する。
編集した音色でテスト音発音
音色定義ファイルから音色名を指定して読み込み
音色に名前を付けて保存

構造

python側

GUIで各パラメータを編集します。49バイトのシステムエクスクルーシブメッセージ MIDIデータを作成し、ソケット通信によりC言語側へ送信します。また、テスト音を再生するためのMIDIメッセージを送信します。

C言語側

ソケット通信によりMIDIデータを受け取り、YMF825へ送ります。MIDIデータの受け渡しはYMAHA提供サンプルのFmdriver_sendMidi関数をそのままコールしています。
python側とC言語側はソケット通信を行っているため、以下のいずれの方法でも使用可能です。

・PCからネットワーク経由で動作させる
・Raspberry Piにモニター、キーボード、マウスを接続して単体で動作させる

オリジナル音作成

FM音源の原理を勉強しながら作成を始めました。

手始めに正弦波を作成し、そこから少し手を加えた２音を掲載します。

下記ソースコードの'rec_sample'フォルダに収録。

ソースコード

github.com

2022-10-16

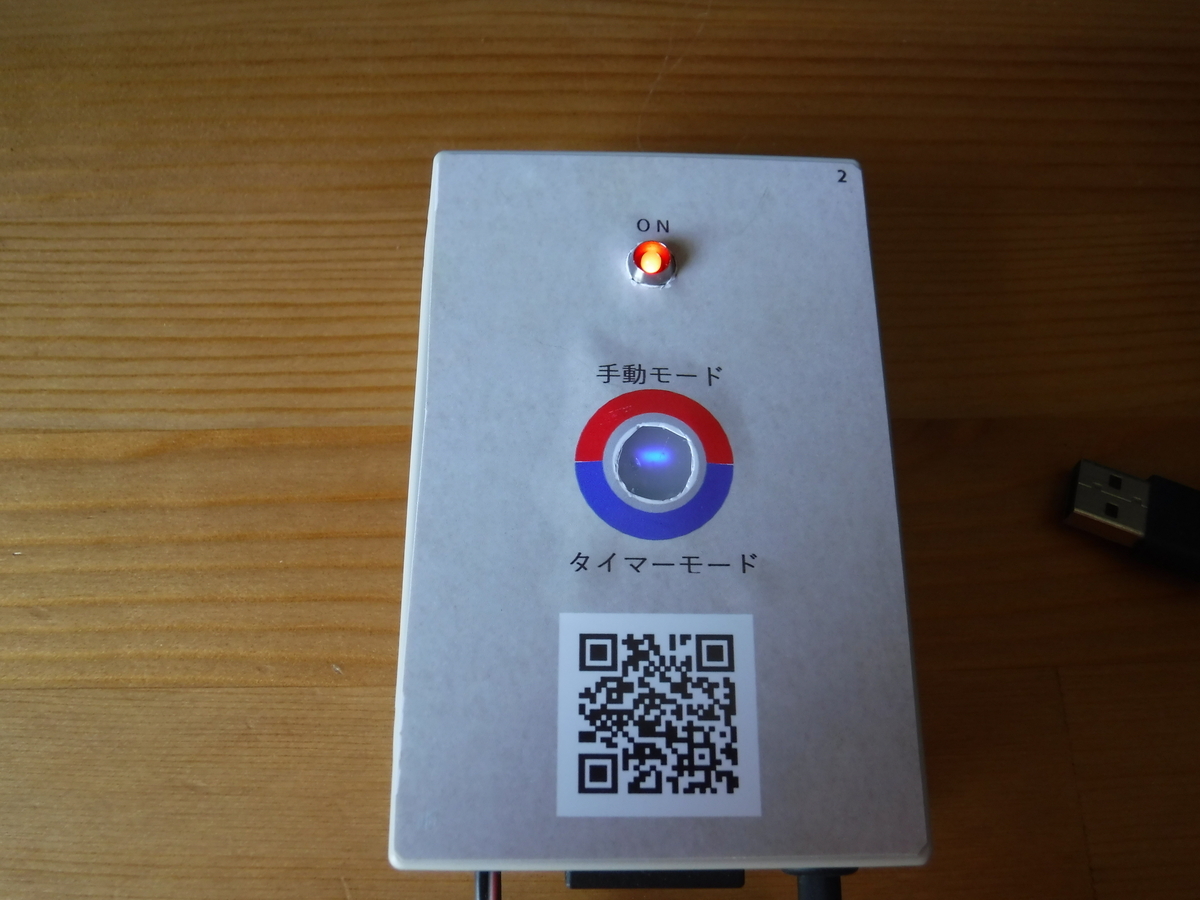

IOTテーブルタップ2号機

１号機は仕様が複雑すぎてわかりにくい、使いづらいとう意見をもらったので、もっと簡単で分かりやすい仕様にした２号機を製作しました。

概要

入力AC100V
出力AC100V ソリッドステートリレーでACアウトレットから出力
出力インジケーターLED
スマホでQRコードを読み取るとブラウザで設定画面を開く
ブラウザの設定画面はタイマー設定・モード切替・手動ON/OFFが可能
モードは　常時ON/常時OFF・タイマー(ONで開始）・タイマー(OFFで開始）
WiFi環境内が必要。
現在時刻はNTPサーバから取得するので設定不要
操作パネルの押ボタンでモード切替　手動 → タイマー → 手動
外部トリガー入力で出力ON/OFF切替

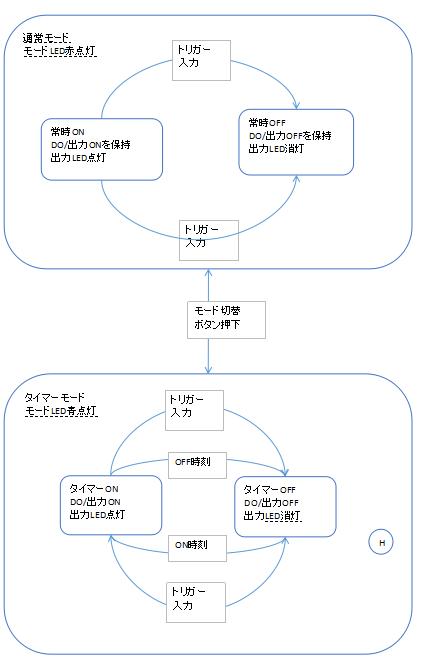

状態遷移図

１号機よりだいぶ単純になりました。

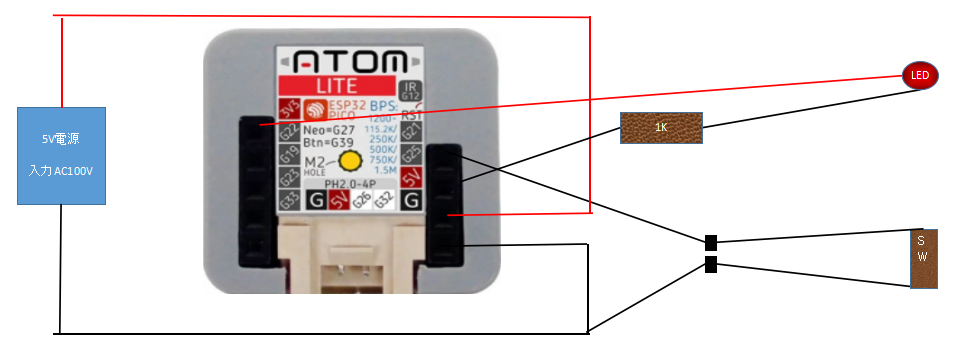

結線図

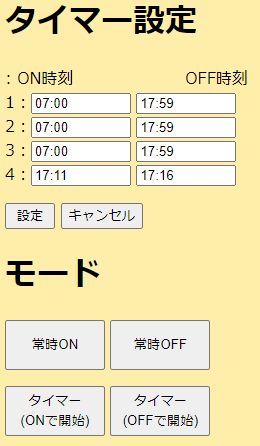

ブラウザ設定画面

ソースコード

github.com

2022-08-14

IOTテーブルタップ

IOTテーブルタップを製作しました。

概要

・入力 AC100V

・出力 AC100V (中のリレーの最大負荷は10Aですが、安全をみて1A 100Wまでとします。）

・ACアウトレットからの出力ON/OFFコントロール

・スマホでタイマーON/OFF時刻の設定、手動ON/OFF　家庭WiFi環境内でのみ使用可。

・操作パネルの押しボタンでモード切替　常時ON→スリープ→次のタイマーOFFまでON継続→タイマー→常時OFF→杉のタイマーONまでOFF継続→常時ON

・LEDの点灯/点滅で現在のモードを表示

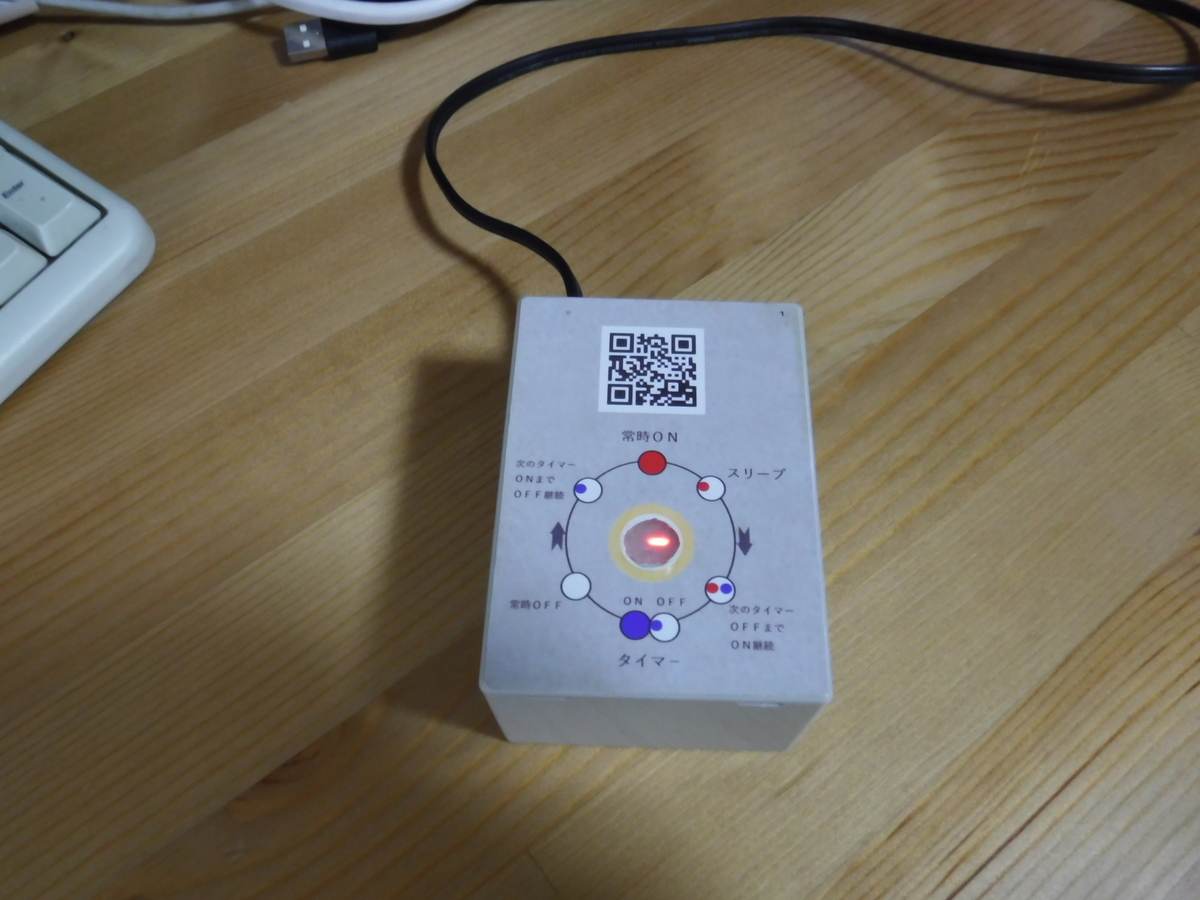

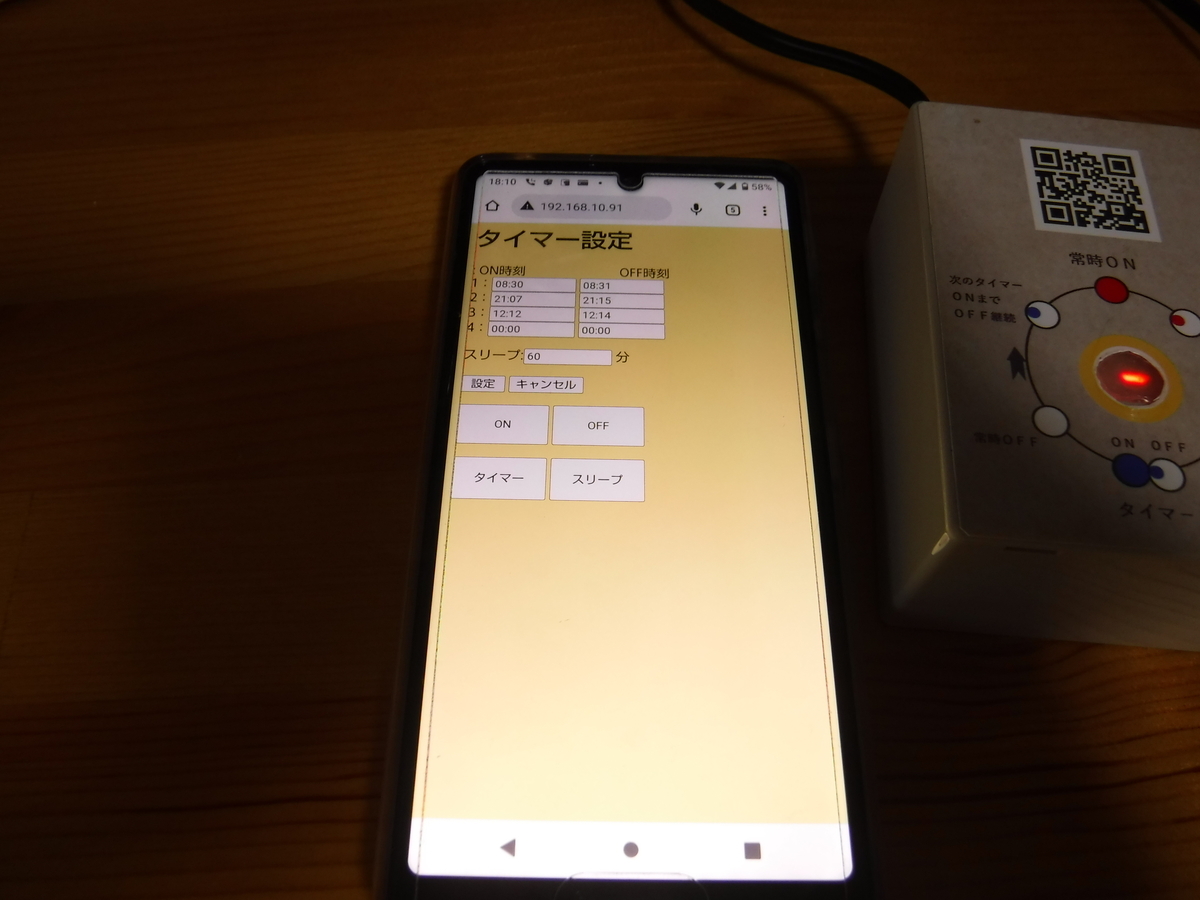

スマホでQRコードを読み取ると設定画面が表示されます

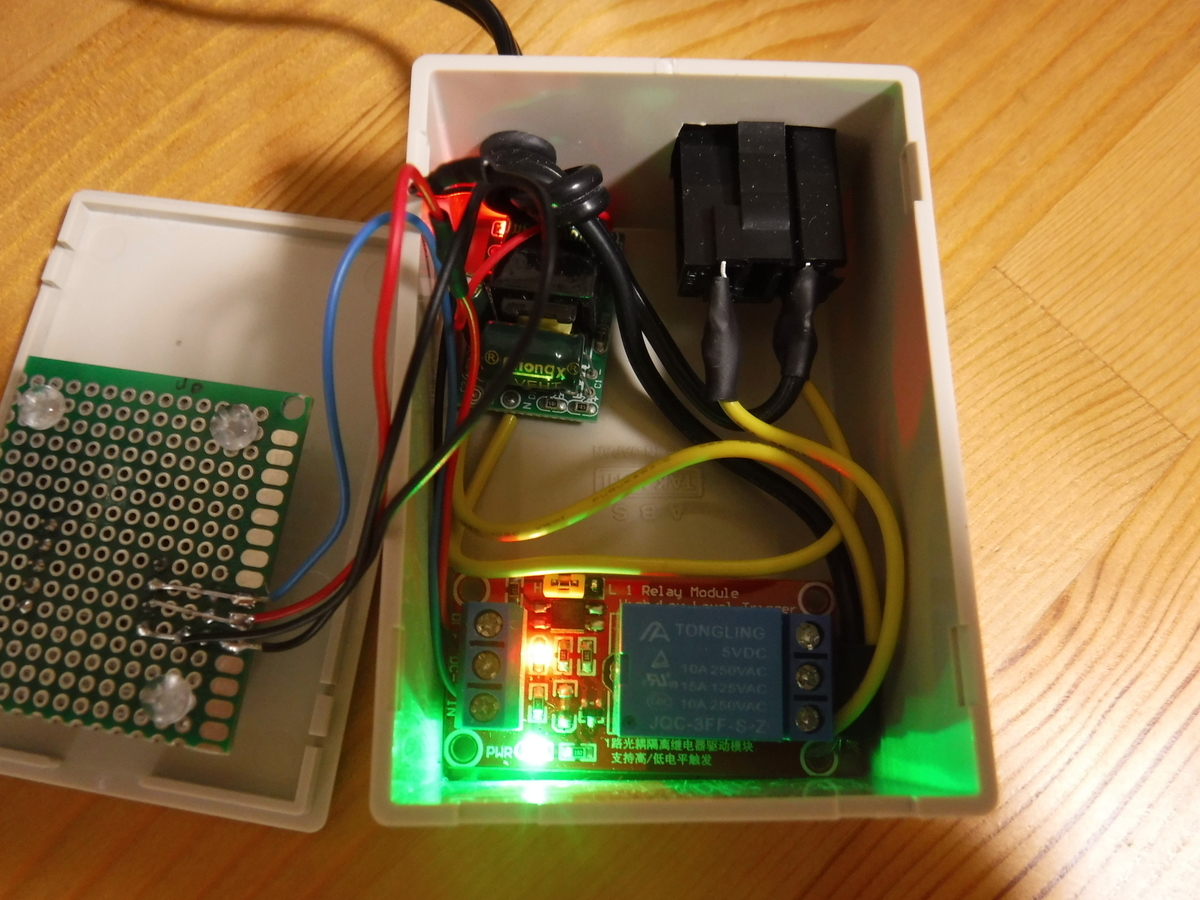

中の様子

　基板とパネルの間にATOM Liteが入っています。

　ATOM Lite の押しボタンとLEDをそのまま使用しています。

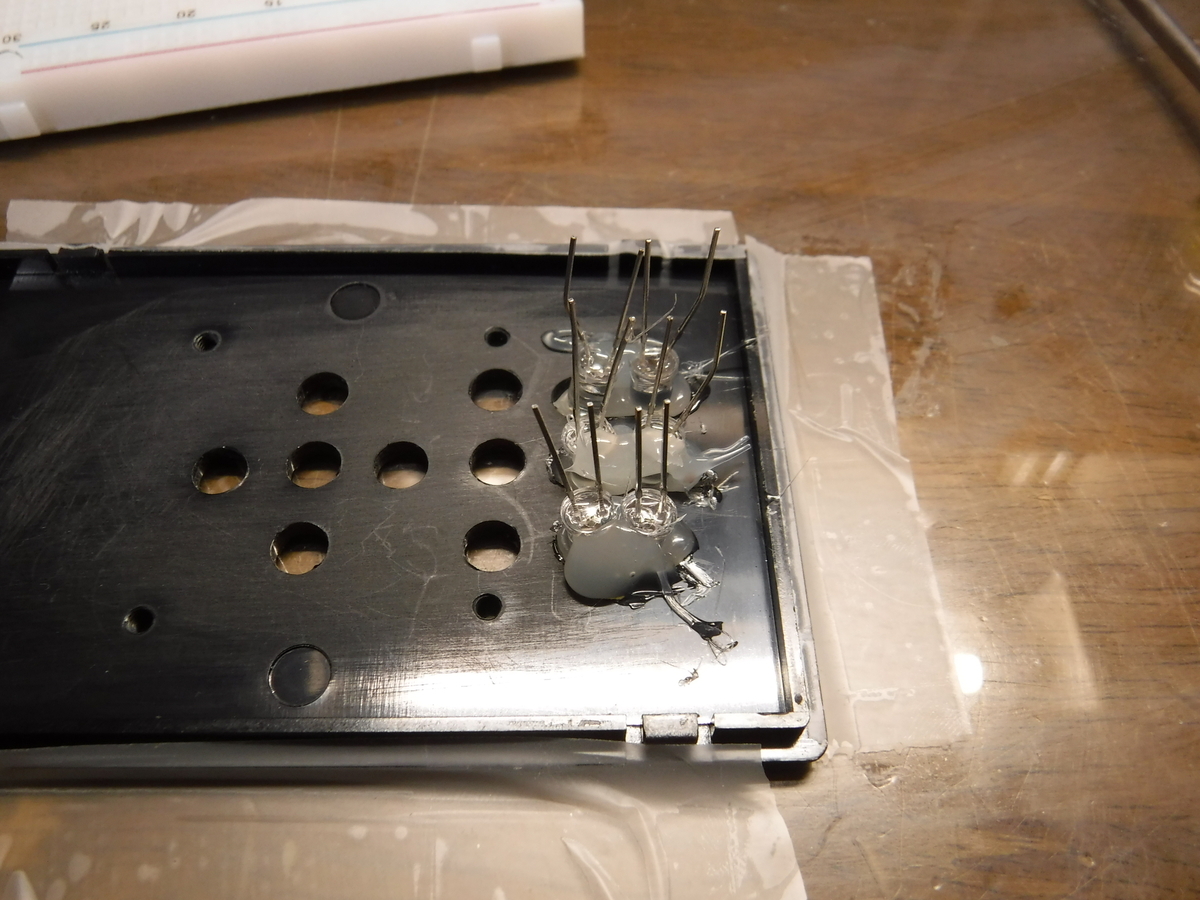

ボタン部分はパネルに穴を開け、グルーガンで樹脂を充填して作成。

下記と同じ方法。

ガスコンロ連動レンジフードスイッチ - 吉田サウンドラボラトリー

詳細

要求仕様

　　　　　　　　　　　　一部未実装項目があります

要求
	一日の決まった時刻にOF/OFFしたい。それぞれ４個ずつ設定したい。
	曜日選択したい
	出力系統は４系統まで制御できるようにしたい。（ハードウェア数の制約がない場合）
	ON/OFF時刻はスマートフォンから設定したい
	スマートフォンから設定する項目がどの機体に対して実施しているのか識別したい
	手動で連続ON・連続OFF状態にしたい
	停電復帰後は停電前の状態にもどってほしい
	連続ON状態からONを継続し、OFF時刻が来たらOFFにしたい
	連続OFF状態からOFFを継続し、ON時刻が来たらONにしたい
	連続ON/OFF状態から、タイマーON/OFF状態に切り替えたい
	現在のモードと出力状態をを知りたい
	現在の出力状態が手動でONしているのかタイマーでONされているのか知りたい


モード	ON、OFF、スリープ、ON継続、OFF継続、タイマーモードの6モード
トリガー	AtomLite 本体押しボタンスイッチ、外部入力
	トリガー操作によりモードを切替える
	（トリガー操作によるモード遷移）

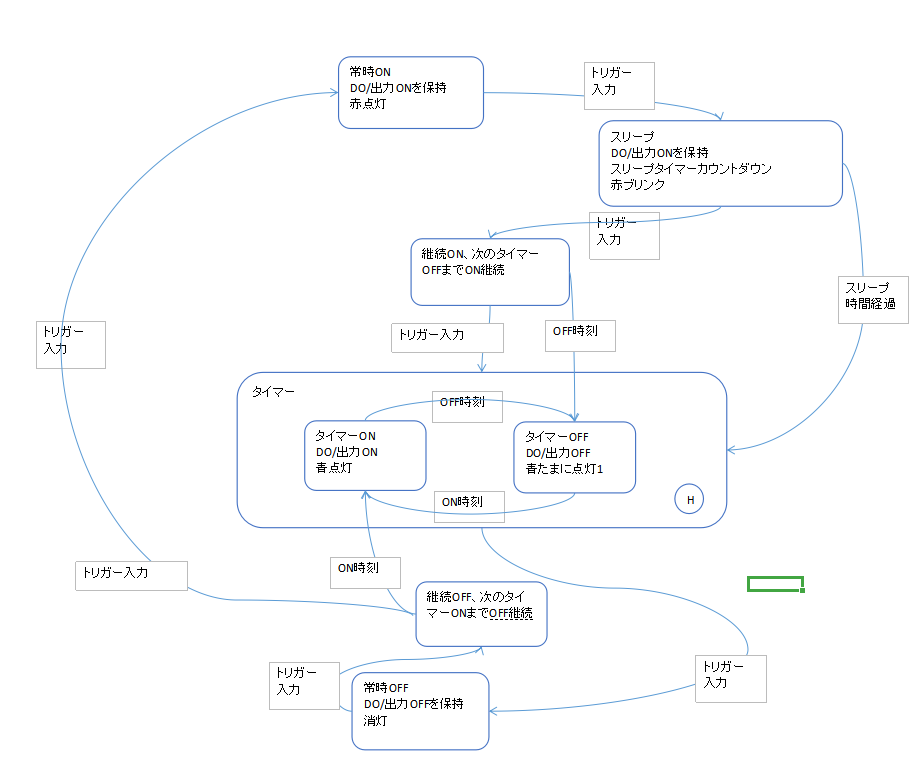

	別紙状態遷移図参照



LED	(AtomLite 本体LEDによる　モード表示)
	赤点灯：常時ON
	青点灯：タイマーによるON状態
	赤青交互点灯：常時ONからタイマーモードへ切り替え後の継続ON状態
	青短点灯1：タイマーによるOFF状態
	青短点灯2：常時OFFからタイマーモードへ切り替え後の継続OFF
	消灯：常時OFF

Web操作	ON時刻設定
	OFF時刻設定
	現在の出力状態表示
	ONモードボタン
	スリープモードボタンタイマーモードボタン
	OFFモードボタン
	継続チェックボックス
機体識別
	機体の名前を設定する
	「識別」ボタンを押すと現在操作中の機体のLEDが特殊な表示をして５秒間反応する

タイマー設定	ON時刻l設定４個
	OFF時刻l設定４個
	曜日設定７個　チェックボックス　当該曜日のチェックボックスがOFFのとき出力ONを実行しない
	スリープ時間　分
